97精品成人一区二区三区,欧美极度变态另类xxx,天天日天天爽天天干,粉嫩av网站入口,亚洲啊v在线播放,日本四十路人妻熟女,动态图亚洲福利在线观看,边亲边摸激情视频,精品少妇人妻香蕉av免费久久

首頁關(guān)于我們產(chǎn)品系列聯(lián)系我們新聞動態(tài)

搜索

水性壓敏膠為何突然成了頭部車企的香餑餑？

水性丙烯酸壓敏膠（以下簡稱水膠），已經(jīng)應(yīng)用到空調(diào)總成NVH背膠、方向盤HOD（手離檢測）背膠、化妝鏡貼合和座椅舒適綿粘貼等場景，直接影響駕駛體驗與結(jié)構(gòu)穩(wěn)定性，是保障汽車內(nèi)飾性能的關(guān)鍵材料。
相比傳統(tǒng)溶劑型膠，水膠現(xiàn)在能成為汽車內(nèi)飾用膠的優(yōu)選，核心原因有兩點：
一是符合汽車行業(yè)對低氣味、低VOC（揮發(fā)性有機化合物）的環(huán)保標準；
二是能夠經(jīng)受住汽車極端使用環(huán)境的考驗。

汽車的使用場景多變，夏天暴曬時車內(nèi)溫度能升到60℃以上，冬天嚴寒時又可能降到-20℃以下，陰雨天車內(nèi)濕度還會大大提高。而水膠本身就對濕度比較敏感，空氣濕度大水膠會吸收空氣中的水分，一旦吸濕水解就可能讓粘性失效，進而引發(fā)內(nèi)飾部件脫落等問題。
因此，一款水膠能否真正應(yīng)用于汽車內(nèi)飾，并不是“能粘住”就夠，還得通過一系列針對性測試的驗證。

一、水性丙烯酸壓敏膠是怎么“粘”住內(nèi)飾的？
壓敏膠的核心特點是“常溫下有粘性，施加輕微壓力就能與被粘物牢固貼合”，水性丙烯酸壓敏膠也遵循這一核心邏輯，但它的粘貼效果更依賴于自身的分子結(jié)構(gòu)與基材的相互作用。
從原理來看，它的粘貼過程主要依賴三個關(guān)鍵作用：

分子間的范德華力

膠層中的丙烯酸分子鏈會與內(nèi)飾基材（如塑料、織物、海綿等）表面的分子產(chǎn)生吸附力；

膠層的浸潤性

水性膠涂覆后會形成均勻的膠膜，充分浸潤基材表面的微小孔隙，形成“機械咬合”效果；

膠層自身的內(nèi)聚力

確保粘貼后膠層不會自身斷裂，而是能穩(wěn)定傳遞粘性。
簡單來說，一款高性能的水性丙烯酸壓敏膠，需要在粘性（吸附力）、內(nèi)聚力（自身強度）、浸潤性（與基材適配性）之間找到平衡。而汽車里溫濕度的變化，恰恰會破壞這種平衡——這也是我們要重點關(guān)注溫濕度相關(guān)測試的核心原因。

二、濕熱環(huán)境如何“削弱”粘貼能力？
對水膠來說，陰雨天帶來的高濕度環(huán)境，是最直接的挑戰(zhàn)。因為水膠的膠膜中存在一定的親水基團，在高濕度環(huán)境下，空氣中的水分會被膠膜吸收，引發(fā)“吸濕水解”反應(yīng)。
這種反應(yīng)會直接破壞膠層的分子結(jié)構(gòu)：

一方面，水分的侵入會降低膠膜與基材表面的吸附力，就像在膠層和基材之間隔了一層“水膜”，導(dǎo)致粘性大幅下降；
另一方面，水解反應(yīng)會破壞膠層內(nèi)部的分子鏈連接，降低內(nèi)聚力，讓膠層變得脆弱，甚至出現(xiàn)開裂、粉化的情況。

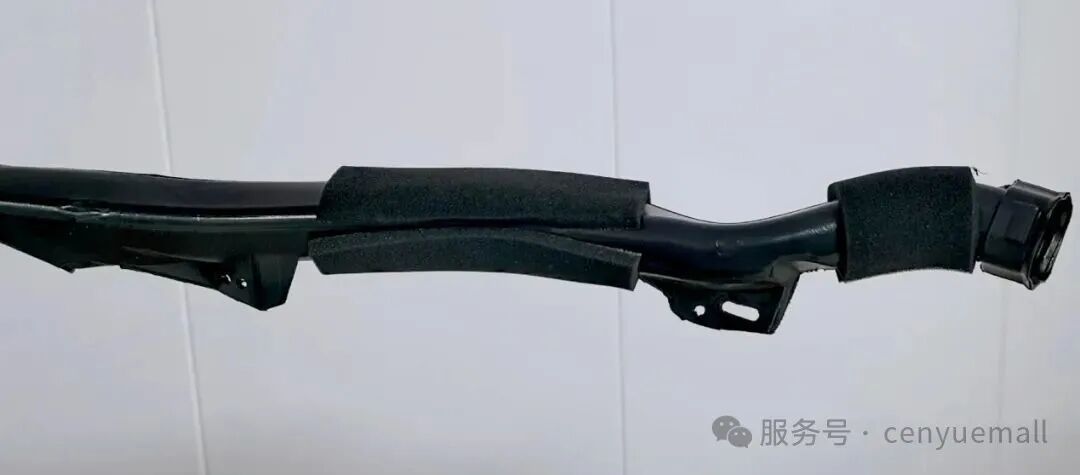

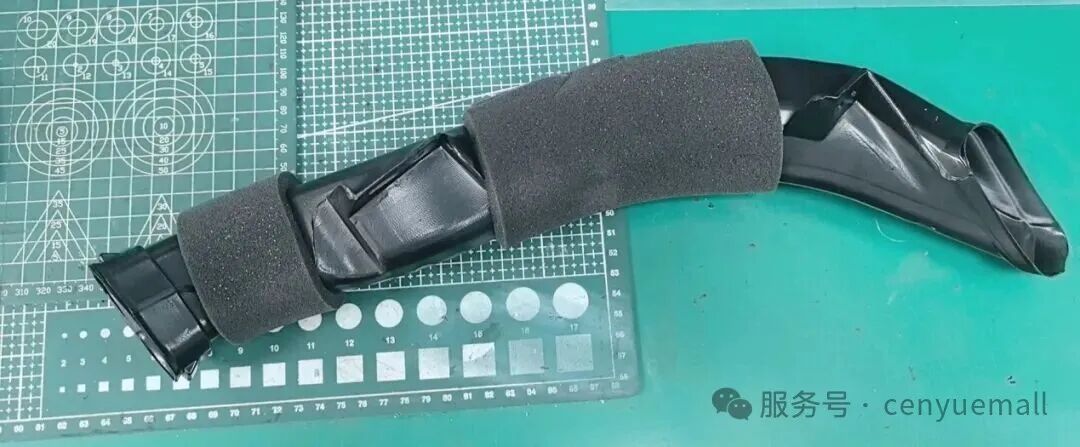

一旦出現(xiàn)這些問題，內(nèi)飾部件就可能出現(xiàn)松動、脫落，比如空調(diào)總成背膠海綿脫落晃動，方向盤HOD功能反應(yīng)不靈敏，嚴重影響駕駛體驗與安全性。

如果溫度過高，分子鏈段運動加劇，膠層模量下降，浸潤變好但內(nèi)聚會變差；如果溫度過低，分子鏈段凍結(jié)，模量劇增，就不能在材料表面充分浸潤，粘性會降低。
而且，高溫環(huán)境還會加劇濕熱的破壞作用。高溫會加快分子運動，讓水分更容易滲透到膠膜內(nèi)部，同時也會降低膠層的內(nèi)聚力，讓粘性失效的速度更快。所以，汽車內(nèi)飾用的水膠的測試，必須關(guān)注“高溫高濕”和“溫度交變”這兩種極端場景。

三、兩大核心測試：驗證水性膠的“極端環(huán)境適應(yīng)力”
為了模擬汽車實際使用中的惡劣環(huán)境，與溫濕度相關(guān)的測試有兩種——雙85測試和冷熱交變測試。這兩項測試的核心目的，是觀察膠層在極端條件下的剝離力變化，驗證其是否能保持穩(wěn)定的粘貼效果。

1. 雙85測試

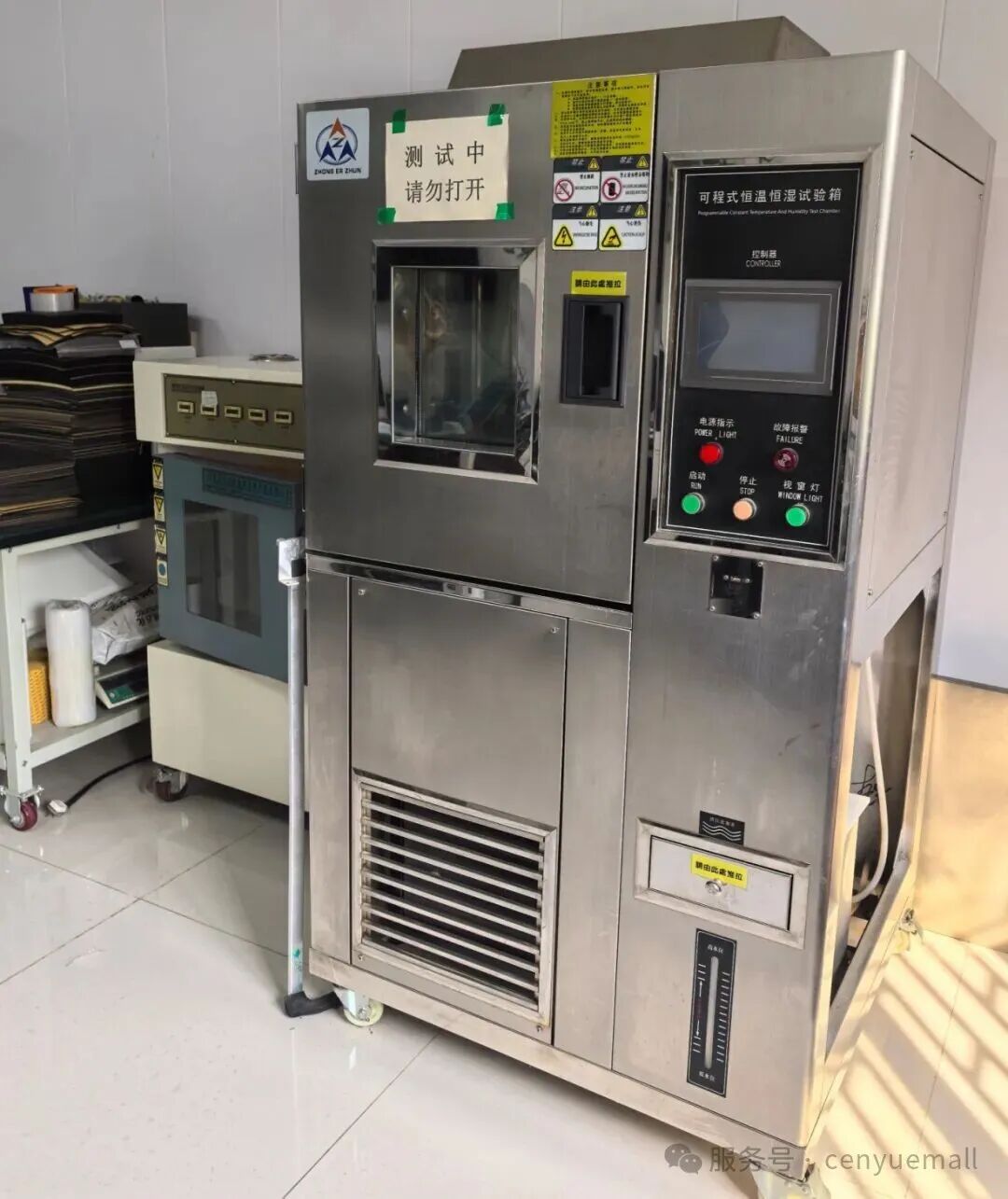

雙85測試，是指把涂有水膠的試樣和汽車內(nèi)飾常用基材（如PP、ABS、織物等）貼合后，在“85℃高溫+85%相對濕度”的環(huán)境下，進行長時間恒溫恒濕放置（測試時間按照產(chǎn)品要求確定）。
這種測試場景，主要模擬汽車在夏季多雨地區(qū)長時間行駛，或者長期停放在露天環(huán)境中，車內(nèi)持續(xù)處于高溫、高濕的狀態(tài)。測試過程中，重點監(jiān)測試樣在不同時間節(jié)點的剝離力變化——如果剝離力下降幅度較小，而且試樣沒有脫膠、膠層殘留等問題，就說明這款水膠的抗?jié)駸崂匣芰^強，能應(yīng)對長期高溫高濕環(huán)境的考驗。
2. 冷熱交變測試

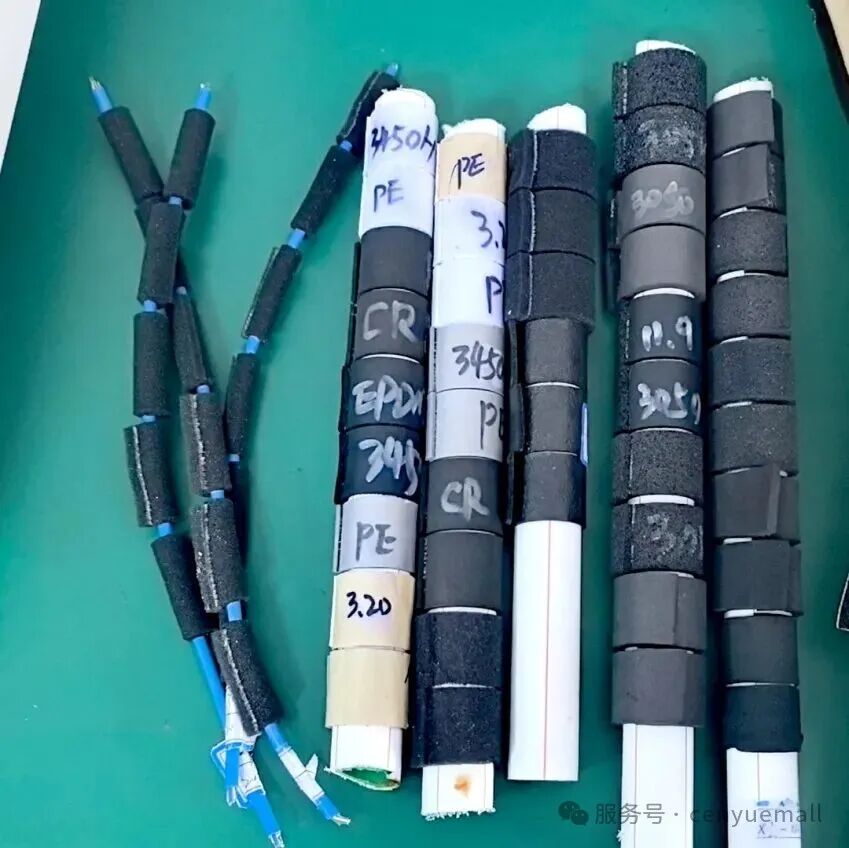

如果說雙85測試聚焦于“持續(xù)極端濕熱”，那冷熱交變測試就是針對汽車在不同季節(jié)、不同地區(qū)行駛時的溫度劇烈變化——測試條件通常設(shè)定為-40℃（模擬北方寒冬）到100℃（模擬夏季暴曬）之間的循環(huán)切換，每個循環(huán)包含低溫保持、升溫、高溫保持、降溫四個階段（各階段時間、總循環(huán)次數(shù)根據(jù)產(chǎn)品要求確定）。
在這種“冰火兩重天”的交替環(huán)境中，膠層和基材都會因為熱脹冷縮產(chǎn)生不同程度的形變。如果水膠的柔韌性、內(nèi)聚力不足，就容易出現(xiàn)膠層開裂、與基材剝離的情況。因此，這項測試的核心是驗證膠層在溫度劇烈波動下的尺寸穩(wěn)定性和粘貼持久性——只有經(jīng)過多次冷熱循環(huán)后，仍然不脫膠、不翹邊，牢牢粘住對手件，才能證明它適配汽車全地域、全季節(jié)的使用需求。

四、總結(jié)：測試過關(guān)，才是合格的汽車內(nèi)飾用水性膠
從粘貼原理來看，水膠的粘貼效果依賴分子吸附、浸潤和內(nèi)聚力的平衡；而汽車內(nèi)的高溫高濕、溫度變化，恰恰會破壞這種平衡。
雙85測試和冷熱交變測試，就是通過模擬最極端的使用環(huán)境，精準檢驗水膠的抗?jié)駸崂匣芰蜏囟冗m應(yīng)能力。一款能在這兩項測試中穩(wěn)定表現(xiàn)、不脫膠、剝離力達標的水性丙烯酸壓敏膠，不僅能滿足汽車內(nèi)飾的環(huán)保要求，更能為內(nèi)飾部件的穩(wěn)定性、駕駛體驗的舒適性提供核心保障。

首頁關(guān)于我們產(chǎn)品系列聯(lián)系我們新聞動態(tài)

搜索

全國服務(wù)熱線

0512 - 36605990

企業(yè)微信

點擊登錄

公司地址：江蘇省昆山市千燈鎮(zhèn)汶浦路36號12幢308室

97精品成人一区二区三区,欧美极度变态另类xxx,天天日天天爽天天干,粉嫩av网站入口,亚洲啊v在线播放,日本四十路人妻熟女,动态图亚洲福利在线观看,边亲边摸激情视频,精品少妇人妻香蕉av免费久久

水性壓敏膠為何突然成了頭部車企的香餑餑？

水性壓敏膠為何突然成了頭部車企的香餑餑？
